常州博特阀门有限公司

品牌	常州博特
连接方式	法兰、焊接、螺纹等
公称口径	DN6-2000
使用压力	1.0-32Mpa
主体材质	WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6
传动方式	手动、蜗轮传动、电动、气动、液动、电液动等
使用介质	水、蒸汽、油、酸碱类等

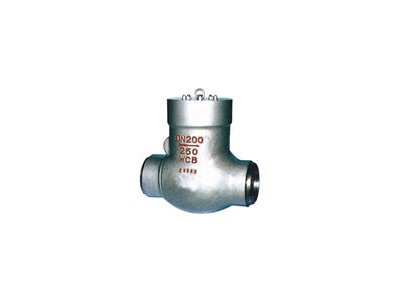

【权威制造】高温高压电站止回阀H61Y-250概述常州博特阀门研发的H61Y电站焊接止回阀又称电站焊接止回阀,适用于公称压力PN20.0～32.0Mpa，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。        【权威制造】高温高压电站止回阀H61Y-250结构特点：         1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型。
      2.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好。
      3.支管两端为对焊连接，适应不同的接管要求。
      4.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
      5.高温耐压部件采用优质耐热合金钢制造,安全可靠,性能稳定,使用寿命长。         【权威制造】高温高压电站止回阀H61Y-250主要零部件材料：

阀 体	WCB、25	2Cr1MoV	WC6	WC9
阀 盖	25	12CrMoV
阀 瓣、阀 座	25堆STL钴基硬质合金	12CrMoV STL钴基硬质合金
密封环	增强柔性石墨

      【权威制造】高温高压电站止回阀H61Y-250主要外形连接尺寸：

公称通径NPS/in. Nominal diameer	尺寸/mm Dimensions				重量/kg Weight
	D1	D2	L	H
1O	12	23	120		2
20	27	45	135 170	105	9.5
25	28	46	135 200 170	125	10
32	30	50	180 200	124	12
40	38	60	230	250	25
50	61	80	350 320	300	28
65	69	90	260 370	350	39
80	84	118	340 400 430	380	75
100	113	138	410 455 560	330	148
150	150	190	750	390	349
175	186	239	900	428	400
200	201	260	950	518	603

（声明：本文中所有文字、数据、图片均只适用于参考，如需提供江苏常州博特阀门型号、常州博特阀门性能参数、常州博特阀门结构尺寸参数、常州博特阀门价格等详情，请与我们的销售工程师联系Tel：86-0519-85305171，Mob:13775013759 周工。） FAX：0519-85305171
